ترمینالهای کلید کولر آبی سه پل را چطور پیدا کنیم؟ [بخش اول]
ترمینال های کلید کولر آبی
کلیدهای کولر آبی پیچیدگی چندانی ندارند و کار با آنها برای همه افراد راحت و بی دردسر است. اما گاهی اوقات ممکن است برای عیبیابی، تعمیر یا تعویض نیاز به در اختیار داشتن نقشه کلید کولرتان داشته باشید. متأسفانه در موارد زیادی پیش میآید که نقشه راهنمای نصب کلید کولر گم شده باشد، راهنمای روی ترمینالهای آن پاک شده باشد یا حتی شخصی که کلید را برایتان نصب کرده، اشتباه و بیدقتی انجام داده باشد. این مساله میتواند کار عیبیابی یا تعمیرات را سخت کند. خوشبختانه راههایی وجود دارد که میتوانید به راحتی با استفاده از آنها، کار پیدا کردن ترمینال کلید کولر آبی را انجام دهید. در این مقاله سه راه آسان برای کلید سه پل را که نیاز به تجهیزات خاصی ندارند، بررسی میکنیم. همچنین در بخش دوم این مقاله، با دو روش دیگر نیز آشنا خواهیم شد. با مجله بسپارش به ما همراه باشید.
آنچه در این مقاله می خوانیم:
دسترسی سریع
انواع کلید کولر آبی
عموما کلیدهای کولر آبی چهار نوع هستند:
- کلید سوکتی قدیمی
- کلید توکار
- کلید تمام قطب
- کلید چهارپل
نقشه نصب هرکدام از این کلیدها منحصربفرد است اما در صورتی که براساس نقشه راهنما نصب نشده باشد، یا علائم اختصاری روی آن پاک شده باشند و حتی دیاگرام سیمکشی آن در دسترستان نباشد، میتوانید از روشهایی که در این مقاله بررسی میکنیم برای پیدا کردن ترمینالها و فیشهای کلید کولر آبی توکار سه پل استفاده کنید. برای اینکه حین پیدا کردن ترمینال کلید کولر آبی ایمنی بیشتری داشته باشید، پیشنهاد میکنیم پیش از شروع کار، فیوز کنتور را قطع کنید.
روشهای پیدا کردن ترمینال کلید کولر آبی
استفاده از لامپ تستر

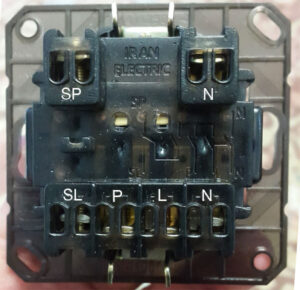

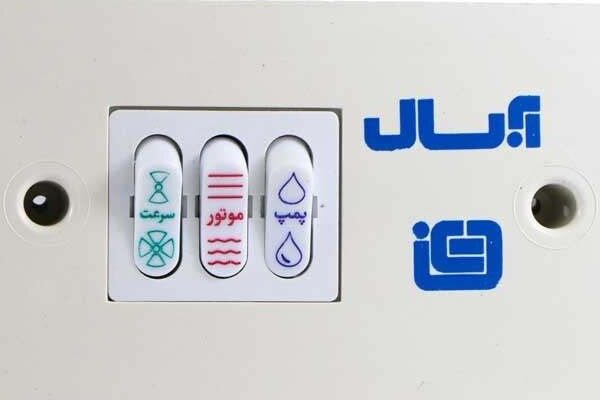

برای استفاده از این راه باید حتما موارد ایمنی را رعایت کنید تا دچار سانحه نشوید، چون با برق ۲۲۰ ولت سر و کار خواهید داشت. کلیدهایی که در بیشتر ساختمانها به کار میروند و امروزه متداولتر هستند، کلیدهای توکار سه پل هستند که احتمالا آنها را دیده باشید. در تصاویر زیر میتوانید کلید سه پل و ترمینالهای آن را مشاهده کنید.
در صورتی که کلید توکار را در دست بگیرید، خواهید دید که پشت دکمه پمپ آن دو ترمینال و پشت دکمه سرعت آن هم دو ترمینال دیگر جای گرفتهاند. ترمینالهای پشت پمپ مربوط به اتصالهای فاز ورودی و پمپ آب و ترمینالهای پشت دکمه سرعت نیز مربوط به اتصال سرعتهای کند و تند کولر هستند. با این حساب حتی بدون تجهیز خاصی میتوانیم ترمینالها را دو به دو شناسایی کنیم.
در مرحله بعد باید ترمینال فاز ورودی و واترپمپ و همچنین ترمینال سرعتهای تند و کند را از هم تشخیص دهیم. بهتر است برای اینکه ترمینالها را با اشتباه نکنیم، آنها را نامگذاری کنیم. مثلا ترمینالهای پشت دکمه پمپ را با نامهای A و B و ترمینالهای پشت دکمه سرعت را C و D مینامیم.
برای اینکه با لامپ تستر بتوانیم این ترمینالها را شناسایی کنیم،مراحل زیر را طی میکنیم:
- لامپ را درون یک سرپیچ سیار میبندیم (نیازی نیست سیمهای سرپیچ به جایی اتصال داشته باشند)
- یک دوشاخه تهیه کنید و به آن سیم متصل کنید. بعد هم یکی از سیمهای دوشاخه را به یکی از سیمهای لامپ تست وصل کنید.
- سیم آزاد دوشاخه را به ترمینال A و سیم آزاد لامپ تست را به ترمینال C وصل کنید.
- تمام دکمههای کولر را در حالت خاموش قرار دهید (به سمت بالا).
- دوشاخه را به برق وصل کنید و کلید فن کولر را روشن کنید.
- اگر لامپ روشن شد، میفهمیم که ترمینالها به این صورت هستند: ترمینال A مربوط به فاز ورودی، ترمینال B مربوط به پمپ، ترمینال C مربوط به سرعت کند و ترمینال D مربوط به دور تند.
- در صورت روشن نشدن لامپ در حالت ۶، این بار کلید پمپ را روشن کنید.
- اگر با زدن کلید پمپ لامپ روشن شد،ترتیب ترمینالها شبیه حالت قبل است با این تفاوت که ترمینال B مربوط به فاز ورودی و ترمینال A مربوط به پمپ خواهند بود.
- اگر باز هم لامپ در حالتهای قبل روشن نشده باشد، این بار کلید سرعت را بزنید.
- در صورت روشن شدن لامپ، ترمینالها به این صورت هستند: ترمینال A مربوط به فاز، ترمینال B مربوط به پمپ، ترمینال C مربوط به سرعت تند و ترمینال D مربوط به سرعت کند.
- در نهایت، اگر با هیچکدام از این مراحل هم لامپ روشن نشود، میتوانید کلید پمپ و کلید سرعت را همزمان بزنید تا لامپ روشن شود. در این حالت، ترمینال B فاز ورودی، ترمینال A پمپ، ترمینال D دور کند و ترمینال C دور تند کولر آبی است.
اگر تمام مراحل را با دقت انجام دهید، به راحتی میتوانید کار پیدا کردن ترمینال کلید کولر آبی سه پل را به راحتی انجام دهید. در قسمت بعدی مقاله، در مورد دو روش دیگر صحبت خواهیم کرد. باز هم تأکید میکنیم، در صورتی که سررشتهای در کارهای برق ساختمان ندارید و اصطلاحا دست به آچار نیستید، حتما برای کارهایی این چنینی، از یک تکنسین برقکار حرفهای کمک بگیرید. برای تعویض پوشال کولر آبی نیز می توانید این مقاله را مطالعه نمایید. دلایل کار نکردن پمپ کولر آبی نیز در این مقاله به تشریح بیان شده است. در صورت نیاز می توانید برای تعیین ظرفیت کولر آبی خود نیز به این مقاله مراجعه نمایید.
