تابلو برق ساختمان چیست؟
تابلو برق ساختمان
وقتی سیمکشیها و اتصالات برق ساختمانها را در نظرمان تجسم میکنیم، حتی تصور اینکه تمام سیمها و انشعابها بدون تقسیمبندی، سیستم کنترلی و محافظ خاصی وارد هر واحد یا بخش ساختمان شوند هم حالمان را بد میکند. محافظت، کنترل و فرمان دادن به سیستم برق، به عهده تابلو برق ساختمان است. برای اینکه سیستم برق ساختمان بهترین عملکرد را داشته باشد، چند نوع تابلو برق در ساختمانها تعبیه میشود که هرکدام وظایف مختلفی را انجام میدهند.
در این مقاله میخواهیم در مورد تابلو برق ساختمان صحبت کنیم. اگر میخواهید در مورد سیستم برق ساختمان اطلاعات بیشتری کسب کنید، میتوانید مقالههای سیمکشی، کلید و پریز و حفاظت برق ساختمان را هم بخوانید.
آنچه در این مقاله می خوانید:
دسترسی سریع
تابلو برق ساختمان چهکار میکند؟

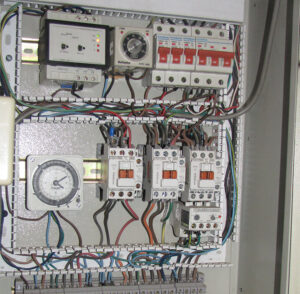

همانطور که در مقدمه هم به طور خلاصه اشاره کردیم، تابلو برق ساختمان مثل یک محفظه برای نگهداشتن انواع تجهیزات الکتریکی، کنترلی و محافظتی عمل میکند. یعنی تابلو برق در عمل هم مثل یک تابلو ظاهر میشود و تمام تجهیزاتی که برای کنترل و نظارت بر عملکرد سیستم برق ساختمان مورد نیاز است در خود جای میدهد. تابلو برق را احتمالا در ساختمان محل سکونتتان و در ورودی ساختمان یا در پارکینگ دیدهاید. در ساختمانها، تابلوهای برق انواع مختلفی دارند و کارهای مختلفی هم انجام میدهند.
در ادامهی مقاله، انواع تابلو برق ساختمان را معرفی میکنیم و در مورد آنها اندکی توضیح میدهیم.
تابلو برق ساختمان چه انواعی دارد؟
تابلو برق اصلی (MDP)
کابل برق اصلی بعد از اینکه وارد ساختمان میشود، باید از تابلوی برق اصلی عبور کند. درواقع این تابلو، برق تمام واحدها و فضاهای عمومی و مشاعات ساختمان را فراهم میکند. شاید اسم این تابلو را به صورت تابلوی کنتور هم شنیده باشید. اگر بخواهیم بخشهای مختلف تابلو برق اصلی را دستهبندی کنیم باید به ورودی، کنتور و بخش خدمات اشاره کنیم.
ورودی تابلو برق اصلی، یک کابل چهار رشتهای است که سه رشتهی آن برای سه فاز و یک رشته دیگر برای نول (یا PEN) در نظر گرفته میشود. این کابل عموما از بخش پایین تابلو وارد کلید فیوز آن میشود. با توجه به تعداد واحدهای ساختمان و وجود داشتن یا نداشتن تابلوی اشتراکی، تعداد کنتورهای تابلو برق را محاسبه میکنند.
مثلا در یک ساختمان ۴ واحدی، در تابلو برق اصلی، پنج کنتور وجود خواهد داشت که چهارتای آن برای واحدها و کنتور آخر برای تابلوی عمومی در نظر گرفته میشود. این نکته را هم قید کنیم که کنتور واحدها را تکفاز درنظر میگیرند و تابلوی اشتراکی هم تکفاز است، مگر اینکه ساختمان آسانسور داشته باشد. عموما در قسمت وسط تابلو هم مدارهایی را میبینیم که برای برقرسانی به واحدها درست شدهاند.
همهی تابلو برقهای اصلی، قسمت خدمات ندارند و اجرای آن در تمام تابلوها الزامی نیست. مواردی مثل ترانس آیفون و خط تلفن را در بخش خدمات درنظر میگیرند.
تابلو برق مشاعات (GDB یا GDP)
تابلو برق مشاعات یا تابلو برق عمومی را برای تأمین برق قسمتهای عمومی ساختمان تعبیه میکنند. این نوع تابلو را هم اغلب در پیلوت یا پارکینگ ساختمان نصب میکنند. سیستمهای آنتن مرکزی، آیفون، اعلام حریق، موتورخانه و آسانسور، برق مورد نیازشان را از این تابلو تأمین میکنند. بنابراین زمانی که قرار است تابلو برق مشاعات را طراحی کنند، باید تعداد مدارهای موجود در بخش مشاعات را از قبل ارزیابی کرده باشند.
تابلوی واحدها (تابلو مینیاتوری)
تابلوهای مینیاتوری چند سالی هست که جایگزین جعبههای تقسیم در واحدها شدهاند و تمام مدارهای روشنایی و پریزهای واحد مسکونی را تغذیه میکنند. خوبی تابلو مینیاتوری این است که خط جریانهای ضعیف، روشنایی و پریزهای برق کاملا از هم جدا هستند. در واحدهای آپارتمانها، تابلو برق واحد را در نزدیکی ورودی و داکت تأسیسات درنظر میگیرند و برای آن ارت جداگانه هم درنظر میگیرند.
تابلو آسانسور
از آنجایی که آسانسور یکی از بخشهای مهم و حیاتی ساختمانها است، باید تابلوی برق جداگانهای برای آن درنظر گرفت. تابلوی برق آسانسور را به طور مستقیم به تابلوی توزیع اصلی مشاعات وصل میکنند. بهترین محل نصب تابلو آسانسور هم داخل موتورخانه آسانسور است و باید توجه شود که پشت در قرار نگیرد. ورودی تابلو آسانسور را یک مینیاتوری و کابل سه فاز تشکیل میدهد که موقع انتخاب آنها باید به مقدار مصرف تابلو توجه داشته باشید.
تابلو توزیع UPS
منابع تأمین برق بدون وقفه یا همان UPS-ها هم مثل بسیاری از تجهیزات حساس و حیاتی دیگر، نیاز به کنترل و حفاظت دارند. کار تابلو برق UPS این است که با در نظر داشتن شرایط ، ابتدا برق مورد نیاز برای شارژ ورودی UPS را تأمین کند. زمانهایی که UPS وارد مدار میشود نیز برق خروجی UPS در یک بستر امن، وارد تابلو برق میشود.
شناخت انواع تابلو برق ساختمان، کمک میکند تا بهتر بتوانیم منشأ مشکلات احتمالی که در سیستم برق ساختمان به وجود میآید را شناسایی کنیم. البته بدون پیشینه و دانش فنی مورد نیاز، همین عیبیابی و تشخیص مشکل هم کار چندان سادهای نخواهد بود. اما نگران نباشید. برای تمام کارهایی که در حوزه تابلو برق و برق صنعتی داشته باشید، میتوانید روی کمک کارشناسهای بسپارش به ما حساب کنید. کافی است سری به بخش خدمات برق صنعتی بسپارش به ما بزنید و درخواستتان را در آنجا ثبت کنید.
